Типы покрытий

Необходимость прокладки кабеля возникает в различных климатических зонах и категориях размещения. В зависимости от ситуации рационально использовать соответствующий тип покрытия. Приводим технические характеристики всех типов покрытий, используемых в продукции ЕКА Групп.

1. Методы горячего оцинкования

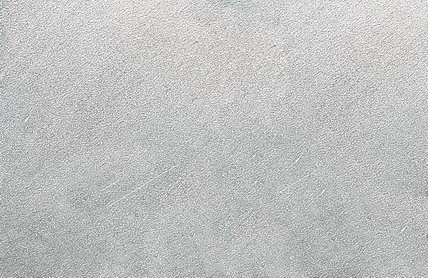

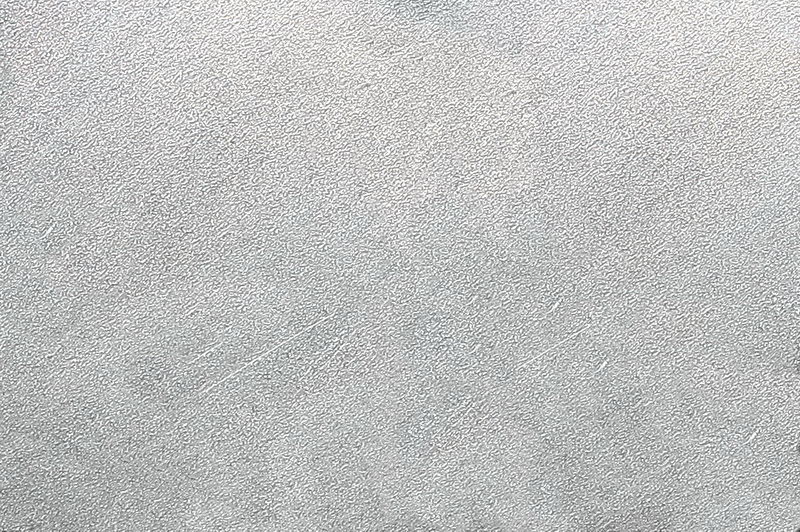

1.1 Метод Сендзимира


Метод Сендзимира

Металл после предварительной обработки окунается в расплавленный цинк, а затем проходит через потоки воздуха под давлением, что удаляет с поверхности металла лишний цинк. Таким образом достигается равномерное однородное покрытие по всей поверхности металла.

На сегодняшний день один из самых распространенных способов оцинкования листового металла для изготовления кабель – каналов.

Объекты применения изделий – гражданские, муниципальные, промышленные (офисные и промышленные здания, цеха, торговые центры, супермаркеты, школы, больницы, склады и т.д.)

Цвет покрытия

Серебристый, блестящий, матовый

Толщина покрытия

8-23 мкм

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У2, ХЛ2, УХЛ2, ОМ2, Т2

Степень коррозийной стойкости по стандарту SFS-EN ISO 12944-2

С1, С2

Электромонтажные изделия для прокладки кабеля, изготавливаемые с этим видом покрытия:

Кабель – каналы и кабельные короба:
лотки лестничные, лотки перфорированные и неперфорированные листовые, лотки проволочные, кабель – каналы серия КС, короба световые серия СК;


Несущие конструкции:
консоли кабельные, стойки кабельные, полки кабельные;


Перфорированные профили:
перфорированные уголки, перфорированные полосы, Z-профили

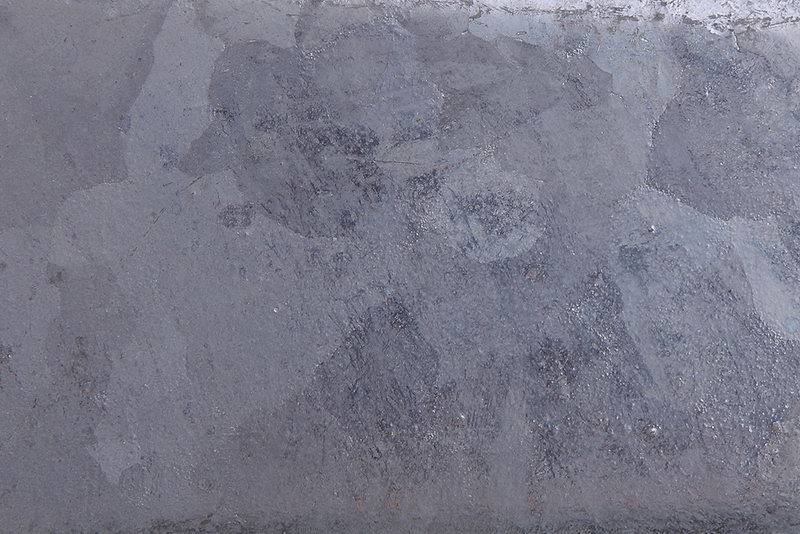

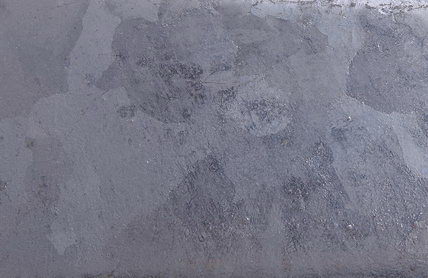

1.2 Метод оцинкования погружением


Метод оцинкования погружением

Метод обработки металла, при котором в ванну с жидким цинком погружается готовое изделие. Таким образом, цинк покрывает полностью все изделие, включая места механической обработки и сварки.

Объекты применения изделий – гражданские, муниципальные, промышленные, под открытым небом, помещения с повышенной влажностью, слабо-коррозийной средой (промышленные здания, цеха, склады и т.д.)

Цвет покрытия

Серебристый, серебристо-голубой, блестящий

Толщина покрытия

70-80 мкм

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1

Степень коррозийной стойкости по стандарту SFS-EN ISO 12944-2

С1, С2, С3, С4

Электромонтажные изделия для прокладки кабеля, изготавливаемые с этим видом покрытия:

Кабель – каналы и кабельные короба:
лотки лестничные, лотки перфорированные и неперфорированные листовые, лотки проволочные, кабель – каналы серия КС, короба световые серия СК;

Несущие конструкции:
консоли кабельные, стойки кабельные, полки кабельные;

Перфорированные профили:
перфорированные уголки, перфорированные полосы, Z-профили

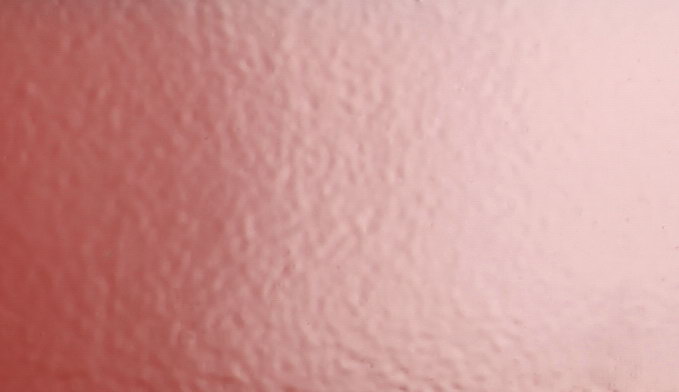

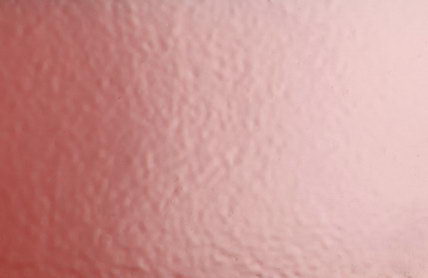

2. Покрытие порошковой окраской


Покрытие порошковой окраской

Готовое изделие из оцинкованной стали проходит подготовку, затем покрывается порошковой краской и погружается в печь, где краска превращается в твердое покрытие. Использование современных красок позволяет достичь высокой стойкости покрытия к агрессивным средам и может использоваться на открытом воздухе, в морском климате и других коррозийно агрессивных средах.

Объекты применения изделий – любые, как под открытым небом, так и в закрытых помещениях, помещения с высокой влажностью, агрессивной коррозийной средой. Кроме того, этот тип покрытия имеет высокую декоративность – есть возможность выбора текстур, оттенков, различной степени блеска, любого цвета по каталогу RAL.

Цвет покрытия

Любой по каталогу RAL

Толщина покрытия

70-80 мкм

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У2, ХЛ2, УХЛ2, ОМ2, Т2

Степень коррозийной стойкости по стандарту SFS-EN ISO 12944-2

C1, C2, C3, C4, C5-l, C5-M

Электромонтажные изделия для прокладки кабеля, изготавливаемые с этим видом покрытия:

Кабель – каналы и кабельные короба:
лотки лестничные, лотки перфорированные и неперфорированные листовые, лотки проволочные, кабель – каналы серия КС, короба световые серия СК;

Несущие конструкции:
консоли кабельные, стойки кабельные, полки кабельные;

Перфорированные профили:
перфорированные уголки, перфорированные полосы, Z-профили

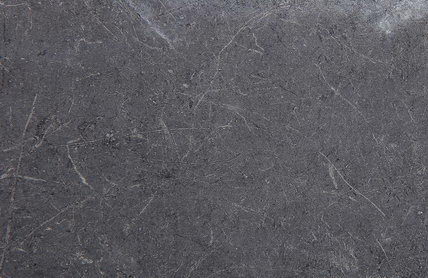

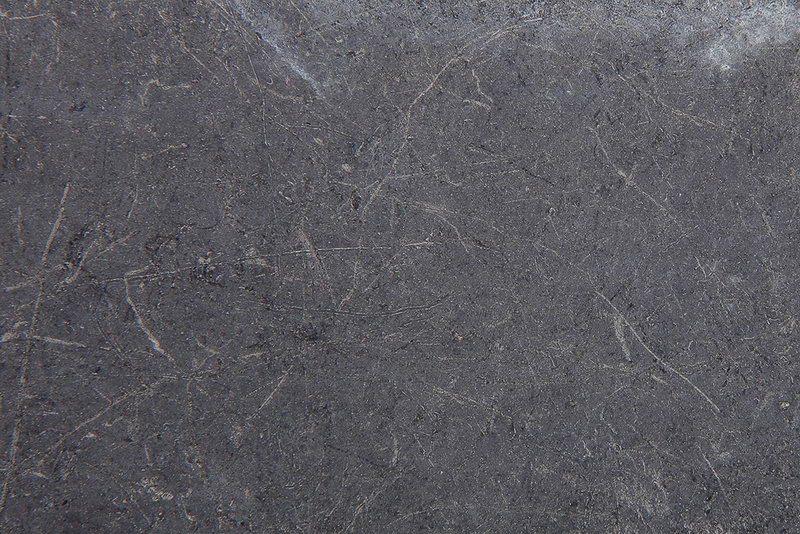

3. Термодиффузионное оцинкование ТДЦ


Термодиффузионное оцинкование ТДЦ

Готовое изделие загружается в контейнер и добавляется насыщающая смесь. Атомы цинка под воздействием высоких температур переходят в паровую фазу, проникают в поверхность металла и формируется антикоррозионное покрытие с образованием железноцинкового сплава сложной фазовой структуры.
Применение этого метода позволяет повысить срок службы в 1,5-4 раза по сравнению с традиционными покрытиями, снижает склонность к образованию трещин в процессе эксплуатации.

Объекты применения изделий – под открытым небом, помещения с высокой влажностью и агрессивной коррозийной средой.

Цвет покрытия

матово-серый, равномерный, сплошной, гладкий или шероховатый

Толщина покрытия

25 - 110 мкм

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УТ1,5

Степень коррозийной стойкости по стандарту SFS-EN ISO 12944-2

C1, C2, C3, C4, C5-l, C5-M

Электромонтажные изделия для прокладки кабеля, изготавливаемые с этим видом покрытия:

Несущие конструкции:
консоли кабельные, стойки кабельные, полки кабельные;

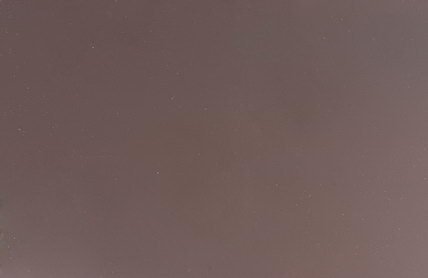

4. Грунтование


Грунтование

На предварительно очищенный и подготовленный металл наноситься грунтовое покрытие в один или несколько слоев.
Конструкции, обработанные этим методом, применимы в основном для внутренних работ, где не требуется высокий уровень защиты.

Цвет покрытия

Серый, коричневый, матовый

Толщина покрытия

30-70 мкм

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У3

Степень коррозийной стойкости по стандарту SFS-EN ISO 12944-2

С1, С2, в зависимости от свойств грунтовки

Электромонтажные изделия для прокладки кабеля, изготавливаемые с этим видом покрытия:

Кабель – каналы и кабельные короба:
лотки лестничные, лотки перфорированные и неперфорированные листовые, лотки проволочные, кабель – каналы серия КС, короба световые серия СК;

Несущие конструкции:
консоли кабельные, стойки кабельные, полки кабельные;

Перфорированные профили:
перфорированные уголки, перфорированные полосы, Z-профили

5. Цинкламельное покрытие

Цинкламельное покрытие
Цинкламельное покрытие

Изделие, подвергнутое предварительной обработке, подвешивается в камере с водяной завесой и на поверхности распыляется специальный раствор. Раствор более чем на 70% состоит из цинкового и на 10% – из алюминиевого порошка. На выходе получается электропроводное покрытие цинковых и алюминиевых микрочастиц, соединяемых между собой связующим веществом. Покрытие имеет высокую устойчивость к кислотам, щелочам и растворителям. Цинкламельное покрытие может быть нанесено не только на черный металл, но и на оцинкованную сталь, нержавейку и другие металлы.

Цвет покрытия

Серебристый

Толщина покрытия

4-20 мкм

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УТ1,5

Степень коррозийной стойкости по стандарту SFS-EN ISO 12944-2

C1, C2, C3, C4

Электромонтажные изделия для прокладки кабеля, изготавливаемые с этим видом покрытия:

Кабель – каналы и кабельные короба:
лотки лестничные, лотки перфорированные и неперфорированные листовые, лотки проволочные, кабель – каналы серия КС, короба световые серия СК;

Несущие конструкции:
консоли кабельные, стойки кабельные, полки кабельные;

Перфорированные профили:
перфорированные уголки, перфорированные полосы, Z-профили
